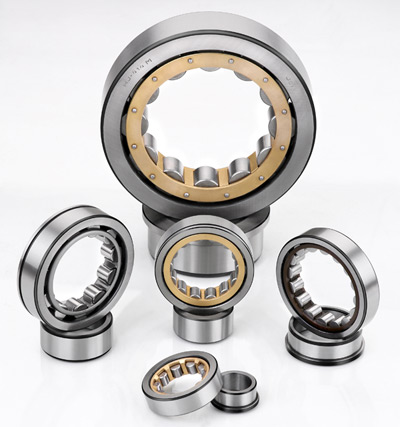

| | | | Łożyska wałeczkowe jednorzędowe z koszykiem są zdolne przenosić znaczne obciążenia promieniowe przy relatywnie małych wymiarach. Niektóre rodzaje łożysk są zdolne przenosić również niewielkie siły osiowe w jednym bądź obu kierunkach. Łożyska wałeczkowe mają zastosowanie głównie tam gdzie wymagane są duże nośności oraz ciężkie warunki pracy takie jak w kopalniach, hutach, zakładach odlewniczych, dźwigach i obrabiarkach.

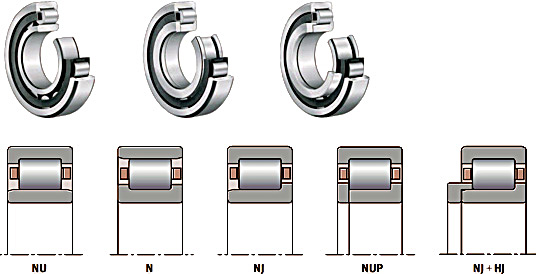

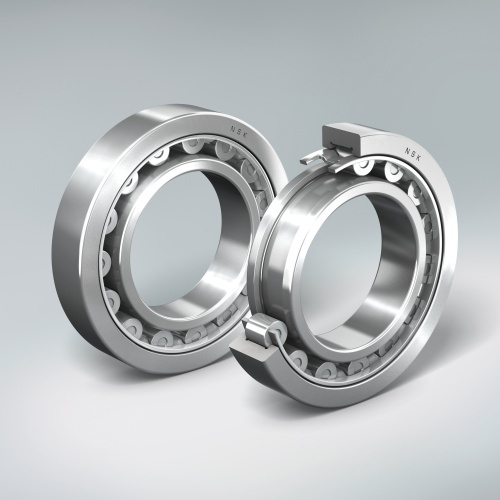

Przykładowe konstrukcje łożysk wałeczkowych jednorzędowych:
- NU - Cylindryczne wałeczki są prowadzone w koszyku pomiędzy dwoma obrzeżami w pierścieniu zewnętrznym. Pierścień wewnętrzny nie ma obrzeży co pozwala na obustronny montaż,
- NJ - Podobny do typu NU z tą różnicą, że pierścień wewnętrzny ma obrzeże z jednej strony. Łożysko to może przenosić obciążenia osiowe w jednym kierunku,
- NUP - Zewnętrzny pierścień ma dwa obrzeża, luźny wewnętrzny pierścień z obrzeżem z jednej strony, z drugiej strony jest płaski wewnętrzny pierścień ustalający,
- N - Cylindryczne wałeczki są prowadzone w koszyku pomiędzy dwoma obrzeżami w pierścieniu wewnętrznym. Pierścień zewnętrzny bez obrzeży, brak możliwości przeniesienia sił osiowych,
- NF - Wewnętrzny pierścień z dwoma obrzeżami, zewnętrzny z jednym obrzeżem,
- HJ - Pierścień, który możemy zastosować do przenoszenia siły osiowej w żądanym kierunku, możliwe kombinacje zastosowania pierścienia HJ z łożyskami: NJ+HJ, NU+HJ (niepolecana jest kombinacja łożyska typu NU z dwoma pierścieniami HJ ponieważ może wystąpić zbyt duża siła osiowa, która może doprowadzić do zniszczenia elementów tocznych).
Luzy promieniowe w łożyskach wałeczkowych:
- C2 - wewnętrzny luz promieniowy mniejszy niż normalny,
- (brak) - normalny luz promieniowy nie jest oznaczany,
- C3 - wewnętrzny luz promieniowy większy niż normalny,
- C4 - wewnętrzny luz promieniowy większy niż C3,
- C5 - wewnętrzny luz promieniowy większy niż C4.

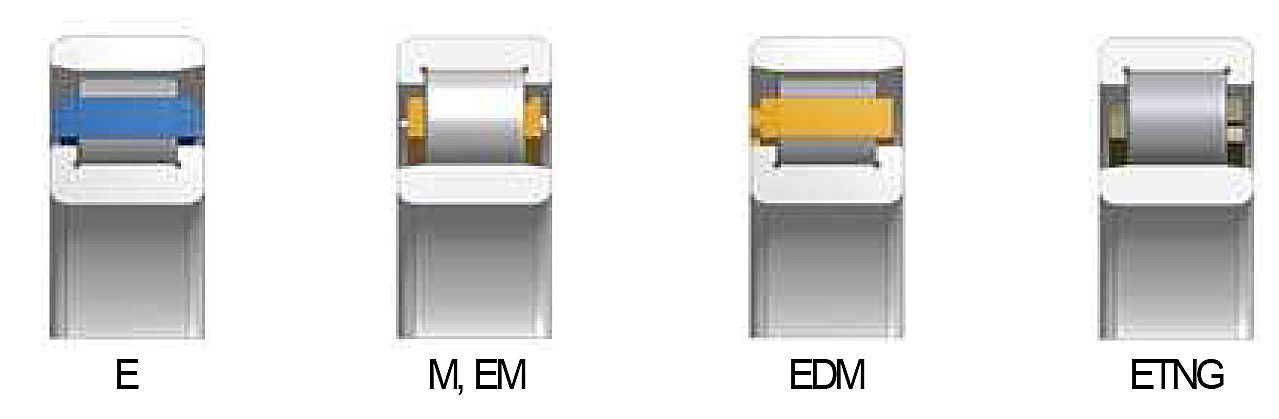

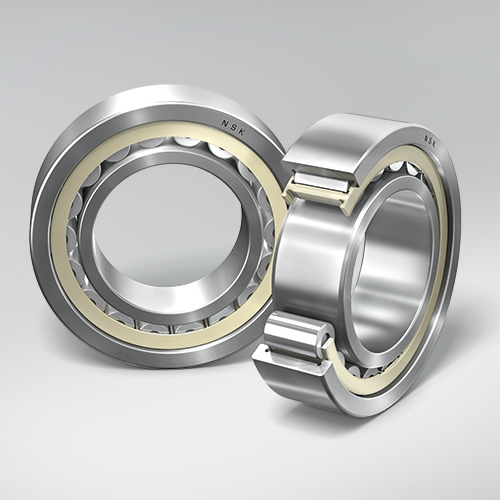

Rodzaje koszyków w których są prowadzone elementy toczne:
- E - stalowy, prowadzenie elementów na koszyku,
- M - masywny mosiężny koszyk, prowadzenie elementów na koszyku (nit obcy),
- EM - podobny do typu M ale o mocniejszej konstrukcji,
- EMD - kosz mosiężny masywny nitowany składający się z 2 części (nit własny),
- ETNG - koszyk wykonany z tworzywa sztucznego.
|
| |
