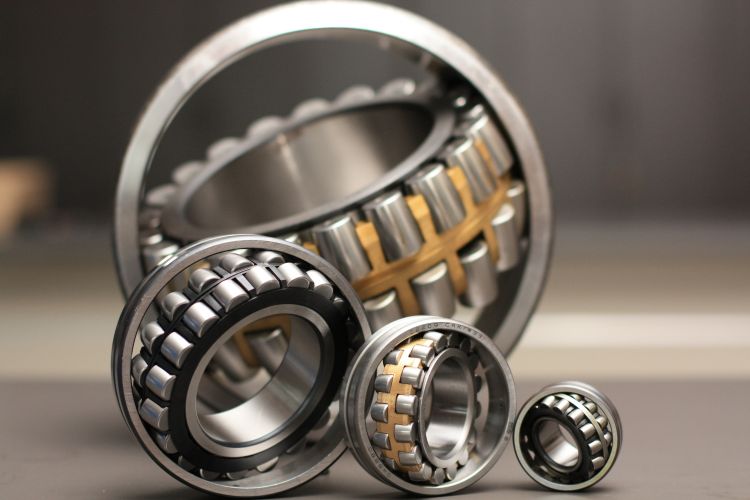

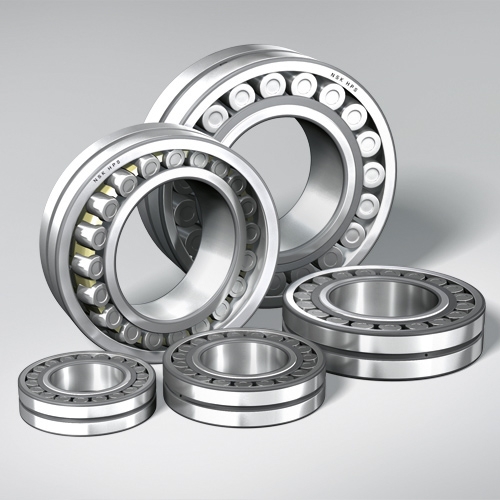

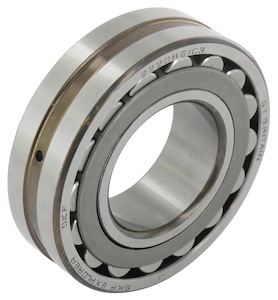

| | | Łożyska baryłkowe, jak sama nazwa wskazuje, elementy toczne mają wykonane w kształcie tzw. baryłek (bryły obrotowe, których powierzchnia boczna ma kształt lekko sferyczny, czasami np. w łożyskach baryłkowych wzdłużnych zwężający się ku górze). Bieżnia pierścienia zewnętrznego jest kulista co powoduje, że pierścień wewnętrzny wraz z koszykiem i elementami tocznymi może się wychylać. Łożyska baryłkowe poprzeczne produkowane są w dwóch rozwiązaniach (mocowanie na wał)
- z otworem wewnętrznym walcowym (brak dodatkowego oznaczenia przy numerze łożyska ) mocowane bezpośrednio na wał
- z otworem wewnętrznym stożkowym (oznaczane za symbolem numerowym literką K np. 22218 K) mocowane na wał za pomocą tulei łożyskowych wciąganych H bądź wciskanych typu AH, AHX

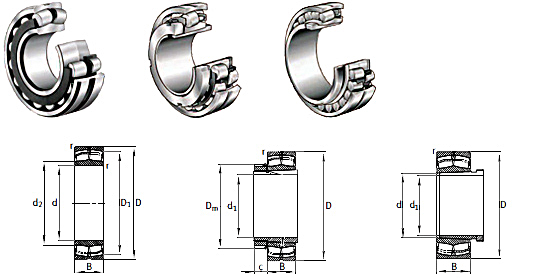

Łożyska baryłkowe zazwyczaj występują jako dwurzędowe, aczkolwiek można spotkać także odmiany jednorzędowe. Ponadto łożyska baryłkowe występują zarówno jako łożyska poprzeczne, jak i łożyska wzdłużne.
Łożyska baryłkowe ze względu na swoją konstrukcję głównie stosowane są do łożyskowania wałów wielkogabarytowych maszyn (mogą przenosić bardzo duże obciążenia, zarówno osiowe w obu kierunkach jak i promieniowe). Łożyska te zalicza się do grupy łożyska wahliwych, przy czym maksymalne wychylenie zależy od obciążenia łożyska i zazwyczaj nie przekracza 2°.
Największą wadą łożysk baryłkowych jest stosunkowo duża masa. W tych konstrukcjach, w których liczy się obniżenie masy, łożyska baryłkowe są stopniowo wypierane przez posiadające podobne parametry, ale znacznie lżejsze łożyska toroidalne.
Przykładowe oznaczenia występujące przy łożyskach baryłkowych:
- CA, CAC - Obrzeża zabezpieczające na pierścieniu wewnętrznym, pierścień prowadzący prowadzony (centrowany) na pierścieniu wewnętrznym, koszyk masywny mosiężny wytwarzany metodą obróbki skrawaniem,
- CC(J), CJ - Pierścień wewnętrzny bez obrzeży, pierścień prowadzący prowadzony (centrowany) na pierścieniu wewnętrznym, dwa tłoczone koszyki stalowe,
- CCJA, EJA - Pierścień wewnętrzny bez obrzeży, pierścień prowadzący prowadzony (centrowany) na bieżni pierścienia zewnętrznego, dwa tłoczone koszyki stalowe,
- E - Zoptymalizowana konstrukcja wewnętrzna dla uzyskania większej nośności,
Serie 213, 222 i 223: Pierścień wewnętrzny bez obrzeży i dwa tłoczone koszyki stalowe . Pierścieniowy rowek i trzy otwory smarowe w pierścieniu zewnętrznym,
d ≤ 65 mm: Pierścień prowadzący prowadzony (centrowany) na pierścieniu wewnętrznym,
d > 65 mm: Pierścień prowadzący prowadzony (centrowany) na koszyku,
- -CS, -2CS - Uszczelnienie stykowe z kauczuku butadienowo-akrylonitrylowego (NBR), z jednej lub z obu stron łożyska,
- -CS2, -2CS2 - Uszczelnienie stykowe z kauczuku fluorowego (FKM), z jednej lub z obu stron łożyska,
- -CS5, -2CS5 - Uszczelnienie stykowe z uwodornionego kauczuku butadienowo-akrylonitrylowego (HNBR), z jednej lub z obu stron łożyska,
- K - Otwór stożkowy, zbieżność 1:12,
- K30 - Otwór stożkowy, zbieżność 1:30,
- F - Koszyk masywny stalowy wytwarzany metodą obróbki skrawaniem, prowadzony (centrowany) na pierścieniu wewnętrznym,
- FA - Koszyk masywny stalowy wytwarzany metodą obróbki skrawaniem, prowadzony (centrowany) na pierścieniu zewnętrznym,
- J - Koszyk tłoczony stalowy, prowadzony (centrowany) na pierścieniu wewnętrznym,
- JA - Koszyk tłoczony stalowy, prowadzony (centrowany) na pierścieniu zewnętrznym,
- MA - Koszyk masywny mosiężny wytwarzany metodą obróbki skrawaniem, prowadzony (centrowany) na pierścieniu zewnętrznym,
- C08 - Dokładność obrotu zgodna z klasą tolerancji P5,
- C083 - C08 + C3,
- C084 - C08 + C4,
- C2 - Luz wewnętrzny promieniowy mniejszy niż normalny,
- C3 - Luz wewnętrzny promieniowy większy niż normalny,
- C4 - Luz wewnętrzny promieniowy większy niż C3,
- C5 - Luz wewnętrzny promieniowy większy niż C4,
- P5 - Dokładność wymiarowa i dokładność obrotu zgodne z klasą tolerancji P5,
- P6 - Dokładność wymiarowa i dokładność obrotu zgodne z klasą tolerancji P6,
- P62 - P6 + C2m
- GEM9 - Wypełnienie w 70–100% za pomocą smaru SKF LGHB 2,
- VT143 - Wypełnienie w 25 – 45% za pomocą smaru SKF LGEP 2,
- VT143B - Wypełnienie w 45 – 60% za pomocą smaru SKF LGEP 2,
- VT143C - Wypełnienie w 70 – 100% za pomocą smaru SKF LGEP 2,
- W20 - Trzy otwory smarowe w pierścieniu zewnętrznym,
- W26 - Sześć otworów smarowych w pierścieniu wewnętrznym,
- W33 - Pierścieniowy rowek i trzy otwory smarowe w pierścieniu zewnętrznym,
- W33X - Pierścieniowy rowek i sześć otworów smarowych w pierścieniu zewnętrznym,
- W77 - W33 z zaślepionymi otworami smarowymi,
- W513 - W26 + W33,
- VA405 - Łożyska do maszyn wibracyjnych, koszyki tłoczone stalowe hartowane powierzchniowo,
- VA406 - Tak samo jak VA405, ale z powłoką z PTFE na powierzchni walcowego otworu,
- VE552(E) - Pierścień zewnętrzny z trzema równomiernie rozmieszczonymi otworami gwintowanymi na jednej powierzchni czołowej do zamocowania, wciągnika wielokrążkowego. E wskazuje, że odpowiednie śruby oczkowe są dostarczane razem z łożyskiem,
- VE553(E) - Tak samo jak VE552(E), ale z otworami gwintowanymi na obu powierzchniach czołowych,
- VG114 - Koszyki tłoczone stalowe hartowane powierzchniowo,
- VQ424 - Dokładność obrotu większa niż C08.
 |
| |
